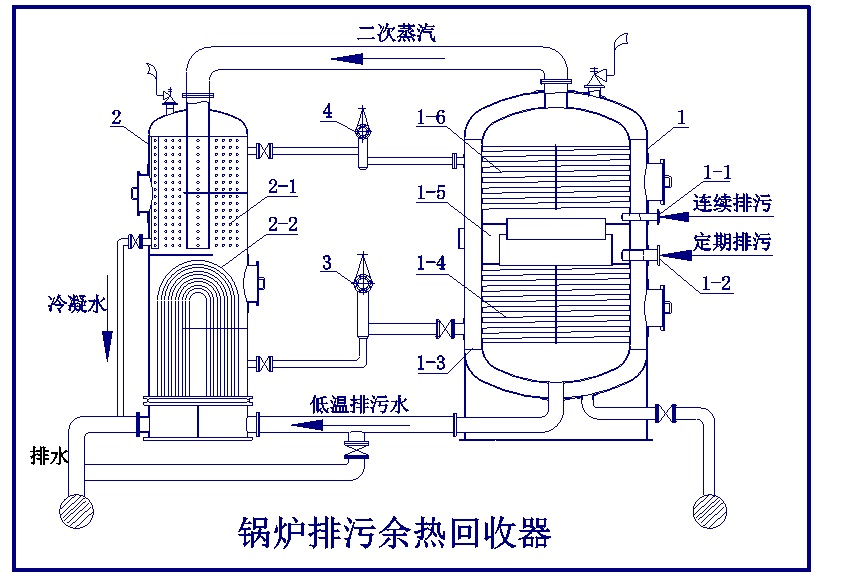

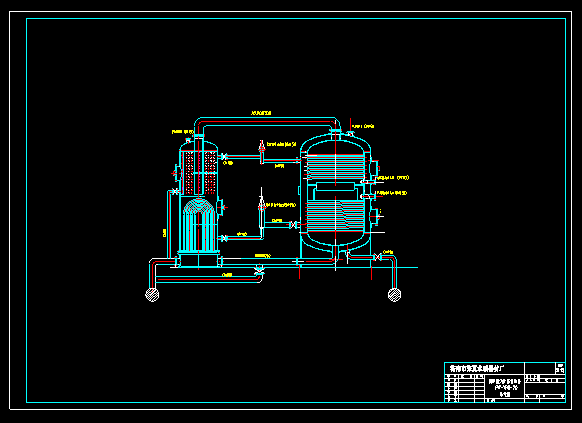

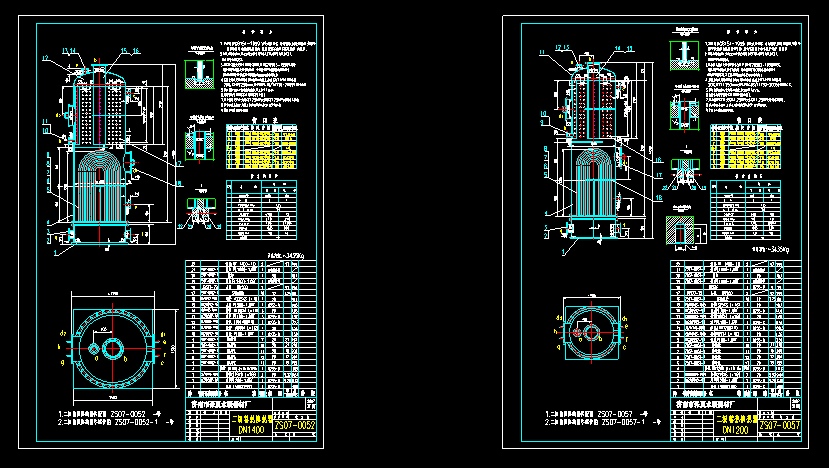

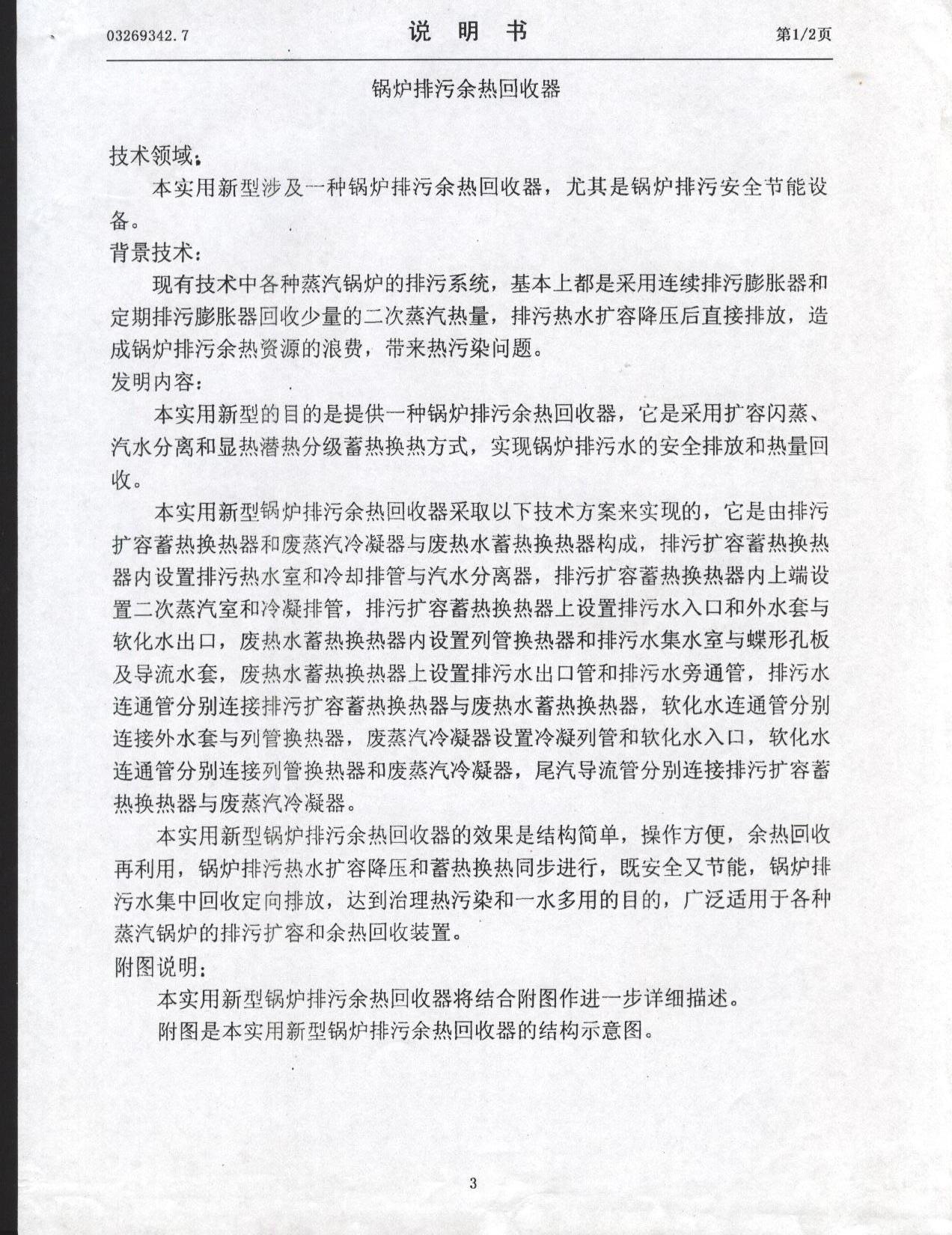

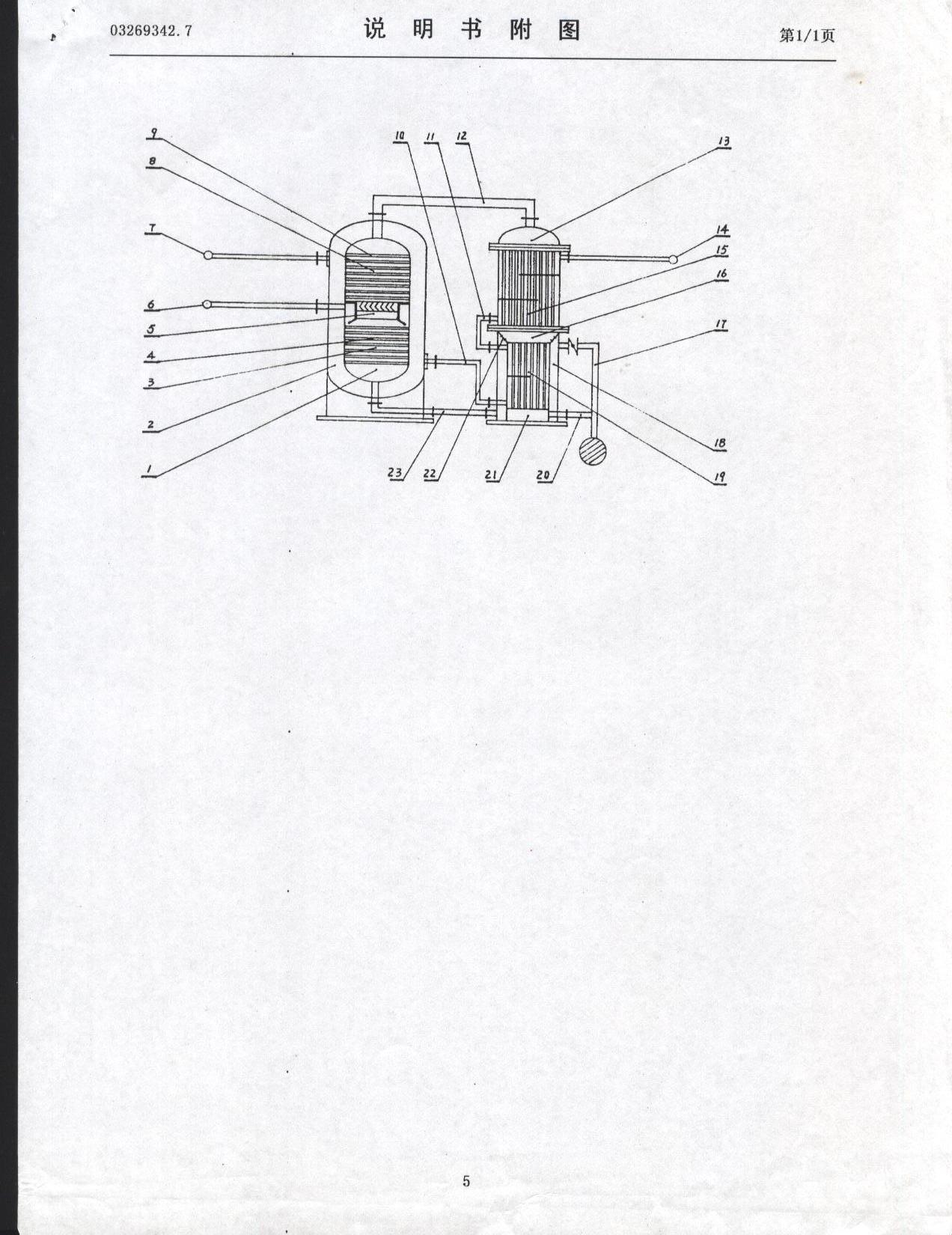

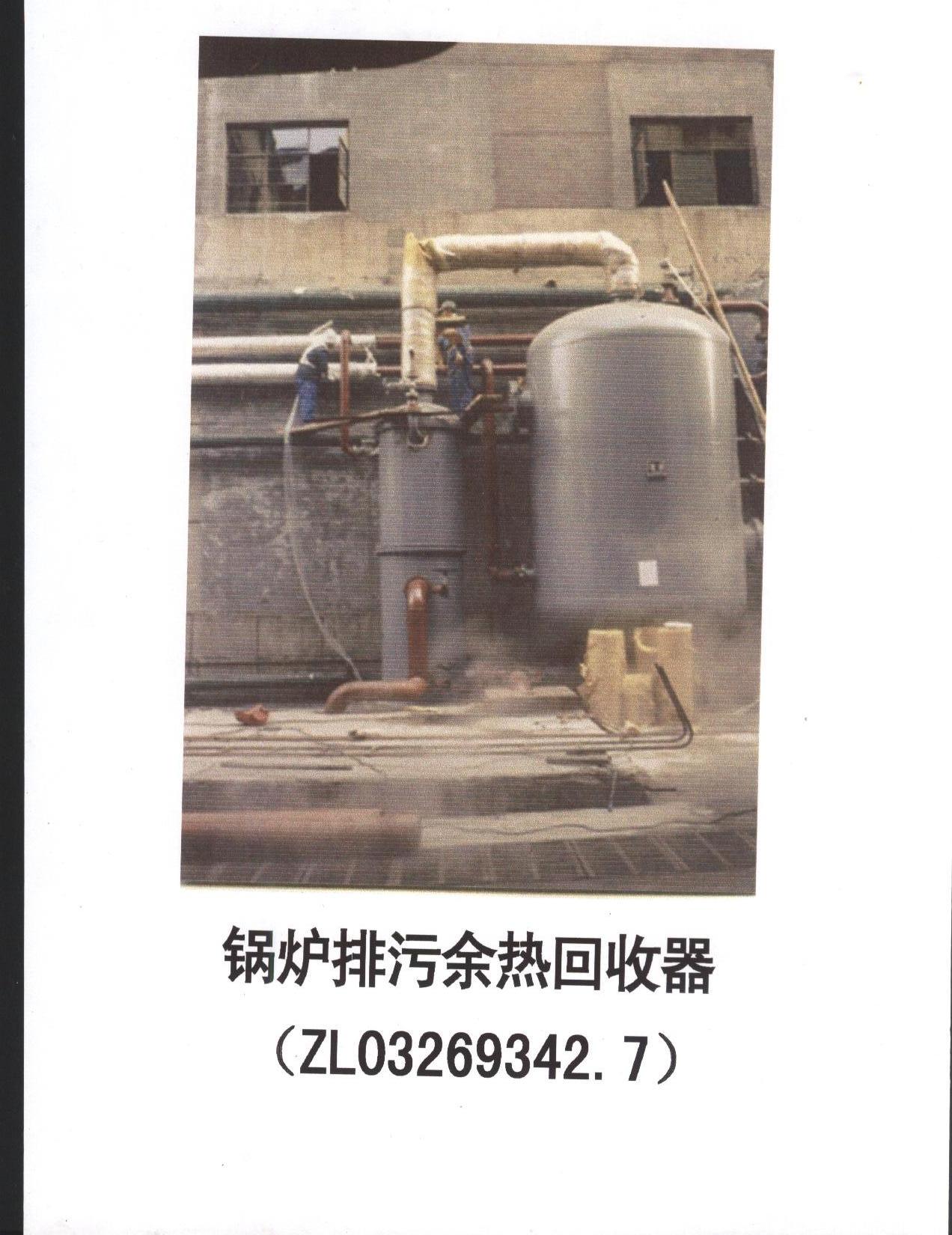

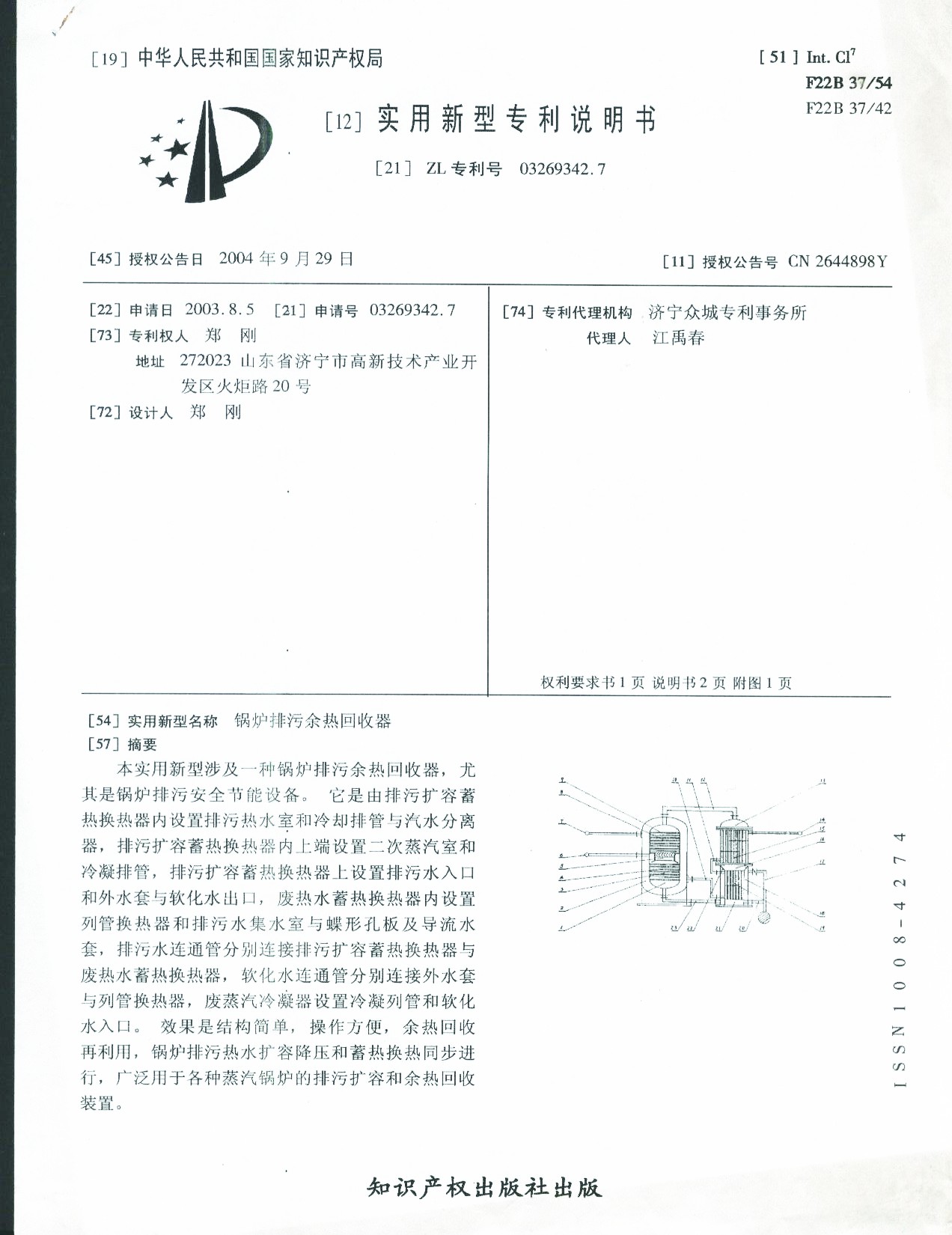

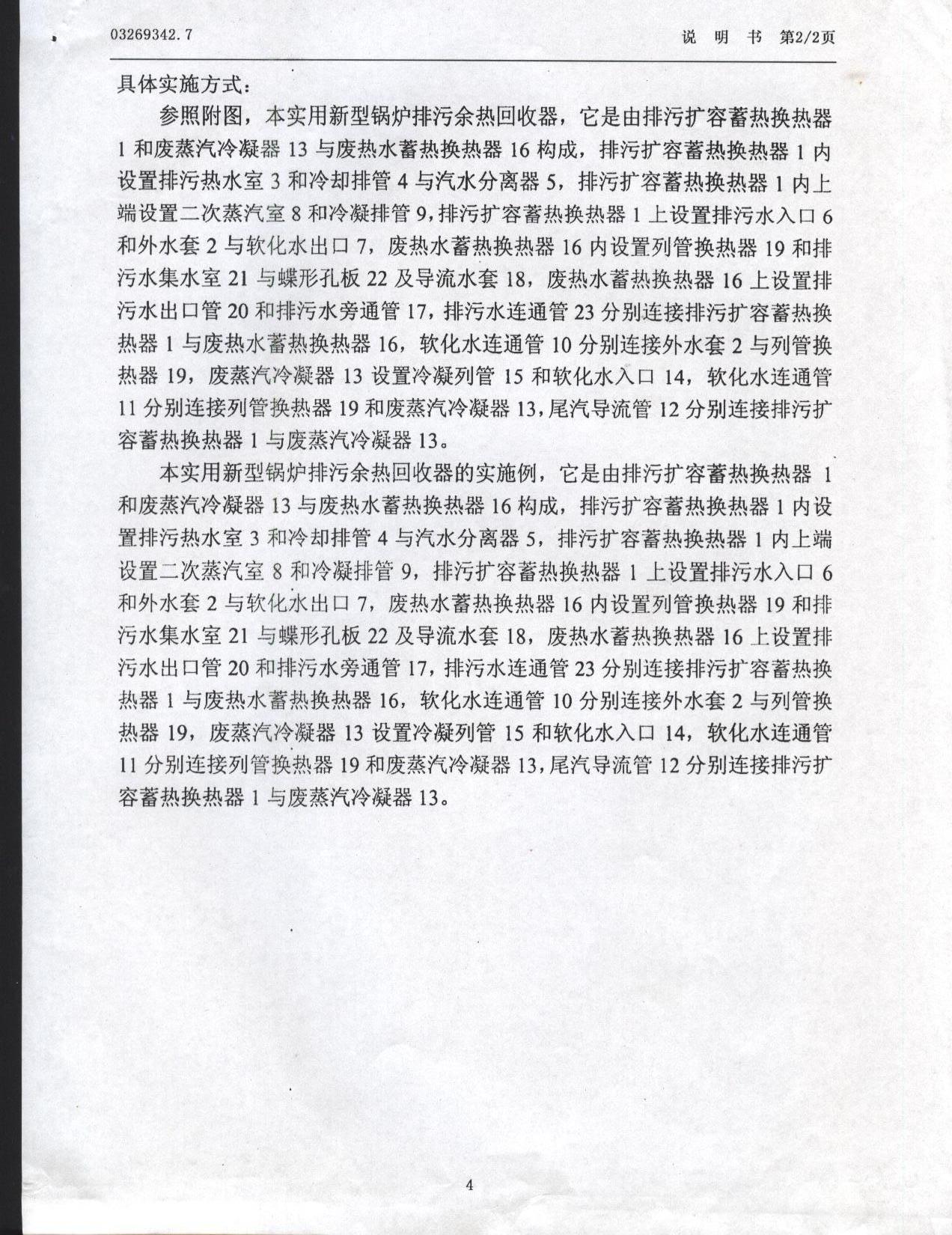

锅炉排污余热回收器由锅炉排污扩容蓄热器1和二次换热器2组成。锅炉排污扩容蓄热器1由锅炉连续排污水入口1-1、锅炉定期排污水入口1-2、外水套1-3、水-水冷却排管1-4、汽水分离器1-5和二次蒸汽冷凝排管1-6构成。二次换热器2由二次蒸汽尾汽冷凝器2-1和低温排水尾热换热器2-2构成。锅炉排污扩容蓄热器1与二次换热器2由二次蒸汽管和低温排污水管相互联接，组成锅炉排污余热回收器整体。

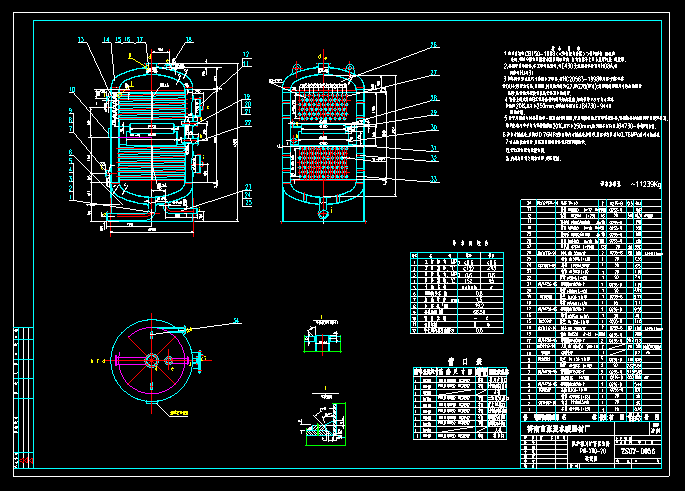

结构特点：锅炉排污扩容蓄热器1采用双层水冷蓄热容器，水冷程度高、蓄热换热量大；内层蓄热换热器中的二次蒸汽冷凝排管采用翅片管增加换热面积提高传热系数。锅炉排污扩容蓄热器1联接二次换热器2，完成汽-水尾汽尾热回收。
