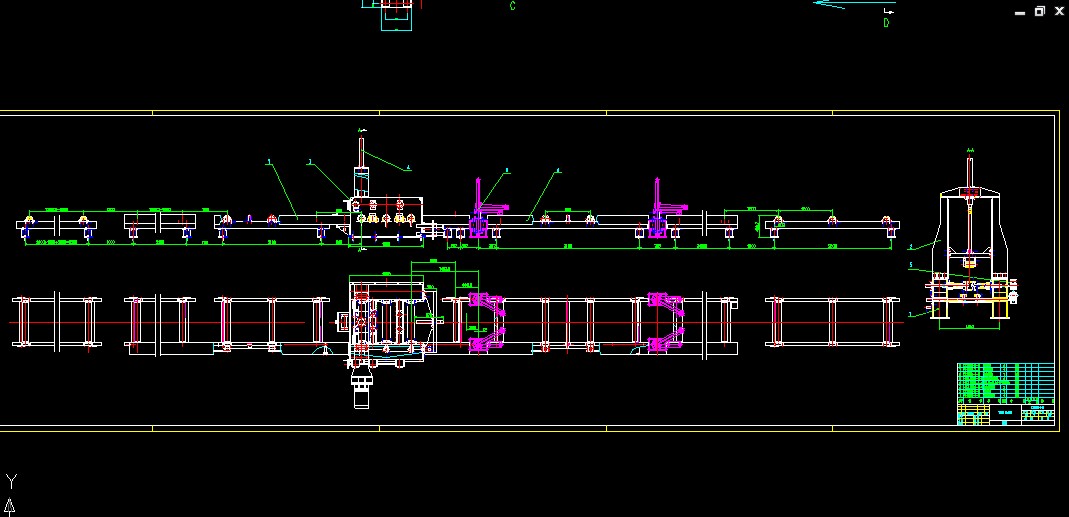

HG-1500ⅠH型钢组立机(手工点焊)

1、技术性能参数

适用尺寸：幅板高度： 200-1500mm

幅板厚度： 6-32mm 幅板长度：4000-15000mm

翼缘板宽度：200-600mm

翼缘板厚度：6-40mm 翼缘板长度：4000-15000mm

组立速度： 500-6000mm/min

输入辊道长度： 12000mm

输出辊道长度： 12000mm

腹板定位： 减速器联杆连动

翼板夹持： 液压缸迫紧

变截面最大坡度： 15°

控 制： 交流变频调速，附程序控制

速 度： 无极调速

机械功率： 8KW（电焊机功率另计）

电 源： AC 380V 50HZ 3相

外形尺寸（长×宽×高）： 3900×2600×3920mm

2、性能特点

HG-1500IH型钢组立机，可实现夹紧对中机构同步夹紧同步对中。能确保规定范围内的不同厚度的幅板、不同宽窄的翼板定位，同步对中准确，无须每次调整；可根据用户要求设置成变截面H型钢的自动组立。液压系统设有精滤器，确保电磁阀长期可靠运行。

3、供货范围组成单元

A：组立机本体 含：本体，主传动电机减速机，液压系统（液压泵站、油管、液压缸等）。

B：机械手总成 含：2组同步夹紧系统，翼板夹紧系统幅板对中系统。

C：输入辊道 含：座架，辊道。

D：输出辊道 含：座架，辊道。

E：电控总成 含：电器柜，变频电机，减速箱等 。

F：备品备件 含：按钮开关3只，密封垫10只，熔芯4A、6A各3只。

4、整套设备工具及易损件

A：通用活手扳 2只

B：内六角扳手 8mm-12mm 3只

C：液压油封 　1套

D：主机备用辊道 1只

E：备用链条 1根

5、技术文件

A：整机使用说明书 1份

B：部件使用说明书（变频器、液压站使用说明书） 1份

C：整机技术规范 1份

D：电气图 1份

E：液压原理图 1份

F：装箱单 1份

G：合格证 1份

H：整机基础图 1份（合同生效发用户）

6、经济效益分析

该机若辅以900翻转架，附架及半龙门行车对一块翼板与一块腹板花焊组立成“┴”形钢，翻转成“人”，然后与另一块翼板花焊组立H型钢，能自身不求助其他设备单独完成H型钢的组立工作。节省了大量的劳动力，降低了操作工人的劳动强度，通过程控预置了H型钢的组立速度。H型钢其速度可达每班产300米-400米的H型钢，它代替了进口设备，为国家节省大量外汇，而且其组立质量好，精度高，大大的提高了国产设备的社会形象。

7、验收标准

引用我公司企标Q/320222-1996〈H型钢自动焊接成套设备〉

冶标YB3301-92〈焊接H型钢〉

国标GB50205-95
