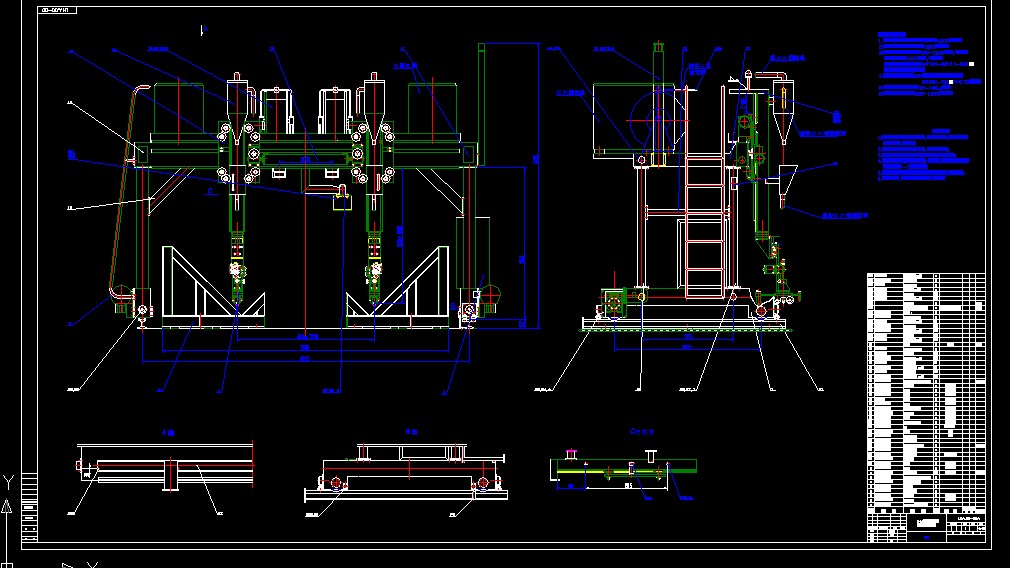

MZG—2×1000门型埋弧焊机

1、技术参数

轨距： 4000mm

轨长： 18000mm

H型钢宽度： 200—800㎜

H型钢高度： 200—1500㎜

H型钢长度： 15000㎜

焊丝直径： 3.2-5㎜

焊接速度； 250—1200㎜/min（变频无级调速）

2、性能特点

MZG-2×1000门型埋弧焊机是H型钢焊接的专用设备之一。其主传动采用超低速电机带动，交流变频器控制驱动，运行速度稳定，数显线速度，清晰可靠。配置三轴机械跟踪导弧机构，左右旋转为浮动式跟踪，确保焊枪始终准确对准焊缝，其焊接头为双向来回式，节约焊接时间，提高工作效率。埋弧焊电源设置在龙门架上随车移动，使焊机控制电缆及焊接线缆缩短，反馈性能好，焊接电流稳定，响应速度快，压降小。焊接控制与台车控制一体化联动控制，操作方便可靠。

3、供货范围及组成单元

机 台 总 成 含：门架、行走机构、横向滑架机构。

焊 接 台 车 含：升缩柱、电机传动机构、移动机构及其附件两组。

导 弧 装 置 含：焊枪、机械拉力机械调整机构及送丝头附件两组。

焊药回收系统 含：100Kg焊粉回收机、分离料桶等各两套。

电 控 系 统 含：控制箱、交流变频双边驱动器。

焊 接 系 统 含：MZ-1-1000焊机2台、焊接电缆（952电缆200米）、电缆传导滑车11只。

备 品 备 件 含：导电嘴6只、按钮开关3只，熔芯5A，1A，10A各2只。

4、提供的配置部件

A： 行走驱动电机配用变频同步电机 2台

B： 焊臂升降配用减速机 2台

C： 焊臂横向移动配用蜗轮减速机 2台

D： 焊剂回收机门 2台

E： 药粉斗 2套

F： 吸咀 2只

G： 吸粉管 2×5米

H： 导弧装置 2套（包括焊枪）

I：电器箱、控制箱 各1套(变频调速)

J：行走路轨 2×18m（24公斤）

5、技术文件

A、整机基础图（合同生效后发用户）

B、整机使用说明书（含电器原理图、线路吊加制作图、V型架制作图）

C、装箱单

6、需方提供的部件

A、按提供的资料做好基础。

B、导线滑线架。

C、焊件V型架

D、减速机用润滑油（20号机械油）

E、提供电缆3×4㎜2＋1×2.5㎜240米（配电箱至本机控箱）

F、电源380V 50HZ

G、需方按供方提供的资料做好基础、焊接件后通知供方进场安装

7、焊接电源可由用户选配或我公司标配。

8、经济效益分析

由于焊接工艺参数是前辈们劳动成果的结晶，是无法改变的。为提高生产效率只能从“人”的因素出发，改进后的门型焊机由原先需4人操作一台机器变成2人（1.5人）节省了人员，另外还能从减少调整时间（从机械式改成气浮动式加快了“对焊缝”的速度……）和减少辅助操作的时间(用一台与门焊机同一轨道的手推式龙门行车,避免了行车调度上种种毛病,提高了从一条直焊缝转换到另一条直焊缝的时间……)做到了“省时”，完全能替代进口设备，可为国家节省大量外汇。

机械式的焊缝跟踪装置增加了一些附件装置还可以变成双向焊接，确保了焊缝的质量，达到质量好，速度快，提高了国产设备的社会形象。

通过焊缝焊接时的自动跟踪和焊剂回收系统的选用改善了环卫功能，节省了大量劳动力。

9、验收标准

引用我公司企标Q/320222-1996〈H型钢自动焊接成套设备〉

冶标YB3301-92〈焊接H型钢〉

国标GB50205-95〈焊接H型钢〉
