| 4号住宅楼建筑设计施工图 |
[注：所有AotuCAD图纸均可修改编辑及打印出图] |
| 图纸大小：1551KB |
图纸格式：dwg |
制作软件：AotuCAD |
| 添加时间：2011年06月27日 |
下载权限：10个图纸币 |
浏览人数：
次 |
|
|
|
 |
|
|
| 图纸简介: |

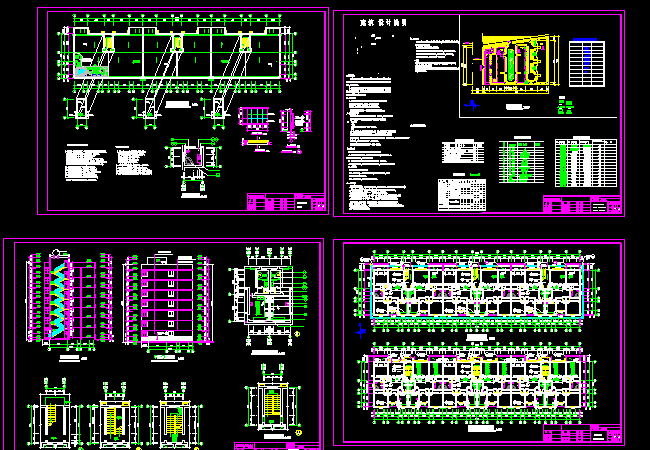

| 本套图纸是住在楼建筑施工图，建筑、结构都很全的图纸 、除标高以米为单位外，其余尺寸均以毫米为单位。阳台、厨房及卫生间标高比同楼层楼地面标高低30mm。卫生间、厨房及盥洗室作二布三油防潮层，并上翻1800mm.1.室外排水沟按照西南J812图集第3页1a 大样施工, 暗沟按2a施工。 |
