图纸介绍

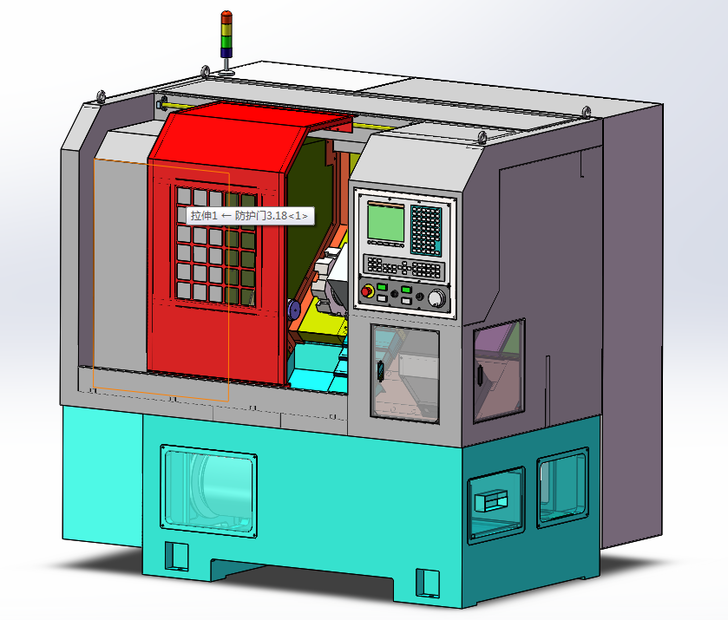

这是一款整体斜床身、高速、高精度、高可靠性的数控车床。主轴电机选用大功率的变频电机,以满足强力切削与调速范围广的要求。主轴与变频电机之间通过多楔带传动，主轴转动平稳，可以达到更高的转速和扭矩；工件装夹采用液压卡盘和回转油缸,装夹方便快捷，精度高，操作省力；主轴轴承结构采用多组角接触轴承,满足了主轴高速高刚性的要求；床身导轨采用高刚性线性导轨；X、Z轴丝杆都布置在拖板中间,拖板受力均匀，运行平稳；采用6/8工位电动刀塔，可选用6/8工位液压刀塔。刀塔换刀快速平稳,精度高, 装刀容量大；配置液压尾座，操作轻松自如；全封闭防护,不渗油漏水,即环保又美观。
|
加工能力
|
床身
|
mm
|
45°
|
|
床身上最大回转直径
|
mm
|
Φ340
|
|
|
最大加工长度
|
mm
|
350
|
|
|
托板上最大回转直径
|
mm
|
Φ200
|
|
|
拉管通孔直径
|
mm
|
Φ36
|
|
|
主轴通孔直径
|
mm
|
Φ50
|
|
|
卡盘尺寸
|
in
|
6"
|
|
|
主轴转速（高速）
|
rpm
|
300-3500
|
|
|
主电机功率
|
kw
|
5.5
|
|
|
X/Z轴
|
行程
|
mm
|
175/420
|
|
最大移动速度（伺服）
|
mm/min
|
12000/15000
|
|
|
驱动电机转矩（伺服）
|
Nm
|
6/6
|
|
|
刀架
|
刀架类型
|
电动刀架
|
|
|
刀位数量
|
6/8
|
||
|
刀杆横截面
|
mm
|
25x25
|
|
|
液压系统（标配）
|
公称压力
|
Mpa
|
2.5
|
|
容量
|
L
|
60
|
|
|
液压油泵电机功率
|
kw
|
1.5
|
|
|
尾座
|
尾座形式
|
液压
|
|
|
尾座套筒锥度
|
MT3
|
||
|
尾座套筒直径
|
mm
|
Φ60
|
|
|
尾座套筒最大行程
|
mm
|
50
|
|
|
自动润滑泵电机功率
|
w
|
5
|
|
|
冷却泵电机功率
|
w
|
120
|
|
|
其它
|
X/Z轴定位精度
|
mm
|
±0.01/±0.01
|
|
X/Z轴重复定位精度
|
mm
|
±0.004/±0.004
|
|
|
机床外形尺寸(长X宽X高)
|
mm
|
1800x1440x1750
|
|
|
机床净重
|
kg
|
2000
|
