摘要：华为研发园区具有世界级的科学研究举措措施，能8000个科学家的研究需求。该研发园区知足严格的手艺要求，并能有效降落本地的能耗。

Arup事务所设计的武汉华为高科技园区

项目名称：华为高科技园区
设计机构：Arup Associates
项目地址：中国，武汉
项目面积：40000㎡
项目时候：2011年

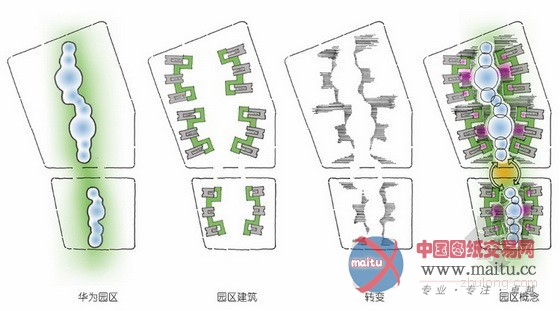

    华为研发园区具有世界级的科学研究举措措施，能8000个科学家的研究需求。该研发园区知足严格的手艺要求，并能有效降落本地的能耗。在设计时，我们对手艺人员的平常工作和要求进行了深进查询拜访，并采取了自下而上的设计编制。随后我们将这些需求进行汇总和清算，构成了园区整体的设计理念，让手艺人员能更有效地进行开辟立异。为了便利手艺人员彼此交换，我们在中间社区周围设计了高科技低能耗的亭式工作中间。

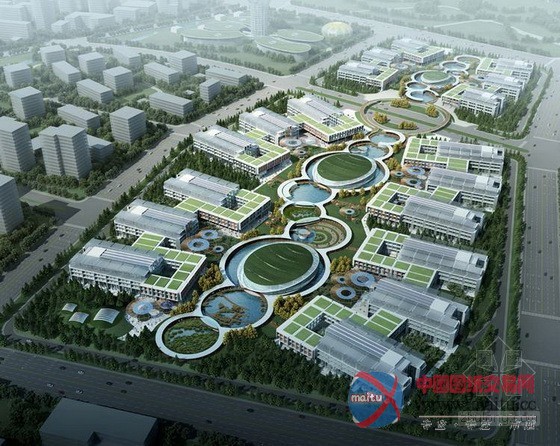

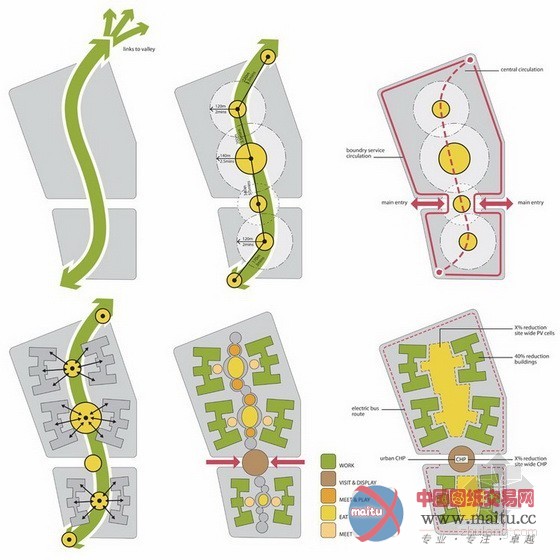

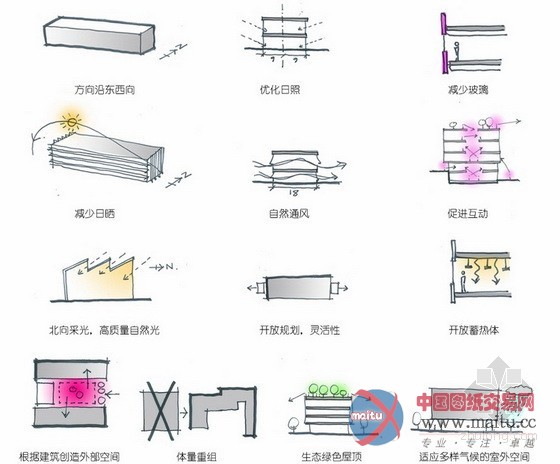

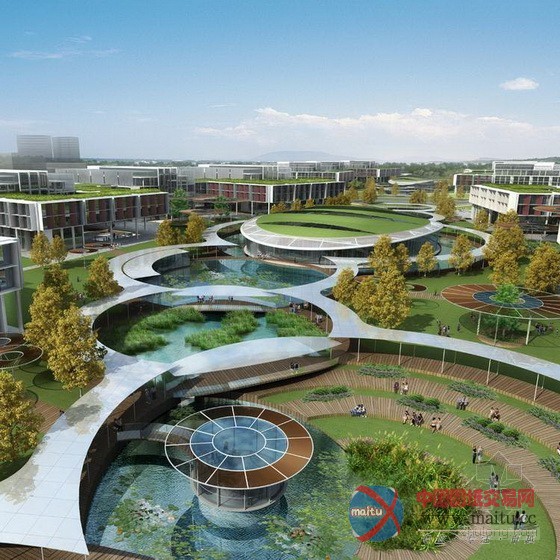

    这一地标性建筑群由多个研究中间串连而成，为手艺人员供给舒适的人道化环境，供给配套的安保、维修及能源举措措施，知足园区严格的手艺需求。不但为员工供给绿色的糊口举措措施，这一“工作中间”还配备了一个巨大年夜的水轮回系统和天然过滤系统，使园区的雨水和中水获得充分操纵。经由过程对建筑群朝向的精心安插和对太阳能的研究，园区获得了杰出的被动节能结果，能有效操纵天然通风和采光节流园区能耗。该项目旨在达到美国绿色建筑委员会能源与环境设计前锋奖（LEED ND?）绿色社区金奖认证要求。据阐发，节能结果比基准要求还低45%。
    设计的各个细节都是为了给科研人员供给糊口空间、保持低能耗和创作发现舒适的工作环境。研发园区既知足了具有挑战性的的工序需求，又实现了可延续性成长，当之无愧地成了业内的全新标杆。
