一、用途

ZHB系列焊接变位机主要用于相关零部件的焊接或焊接装配。主要通过工作台的回转、翻转使工件处于最佳焊接或装配位置，是相关企业生产必备设备之一。在生产中使用它可缩短焊接辅助时间，提高劳动生产率，减轻工人劳动强度，提高焊接质量，并可充分发挥各种焊接方法的效能。

二、主要技术参数

三、结构及特点

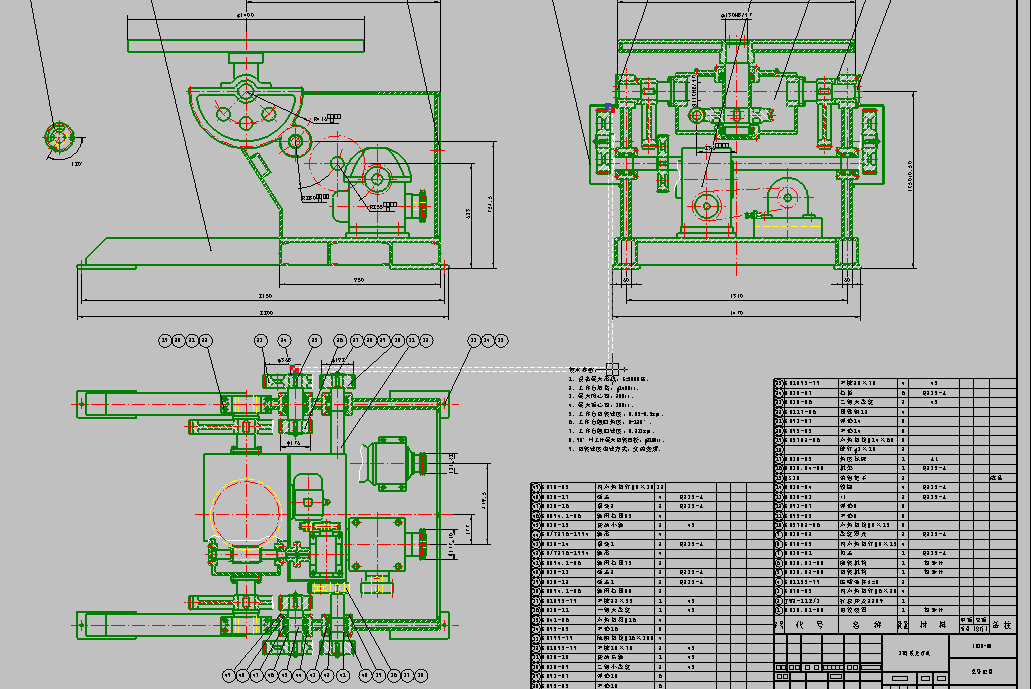

ZHB30型焊接变位机主要由工作台回转机构、翻转机构、电控系统等组成。

工作台回转机构主要由驱动电机、双级蜗轮蜗杆减速器、工作台、工作台支承装置等组成。通过交流电机驱动双级蜗轮蜗杆减速机，蜗轮蜗杆减速器输出轴与工作台相联接，从而使工作台的回转。工作台的回转具有可调速度功能，调速系统采用台湾优质品牌交流变频调速器，交流变频调速器具有控制简单、可靠、易维护的特点。用户可以根据自身工件的焊接工艺要求，通过控制系统的旋钮实现。

翻转机构主要驱动电机、双级蜗轮蜗杆减速器、齿轮副、摆动座等组成。通过交流电机驱动双级蜗轮蜗杆减速机，蜗轮蜗杆减速器输出齿轮与摆动座相联接的半圆扇齿轮相啮合，从而实现翻转动作。

电控系统由电控箱及手控盒(脚踏开关)组成。

电控箱由接触器、变频器等组成，主要关键电器元器件采用ABB等知名品牌，其性能可靠，维修方便。主要用于控制电机通断以实现工艺要求的机械动作，并对驱动电机进行控制和保护。调速系统采用台湾品牌低噪声、高性能、多功能变频器，具有宽范围、恒转矩调速特性，调速平稳，无转矩脉动等特性，其控制信号采用模拟量控制，速度显示采用高精度的数字式显示表，整体稳定性高，抗干扰能力强。

电控系统中配有手控盒(脚踏开关)，操作十分方便。
