一、用途
SB系列焊接变位机主要用于相关零部件的焊接或焊接装配。主要通过工作台的回转、翻转使工件处于最佳焊接或装配位置，是相关企业生产必备设备之一。在生产中使用它可缩短焊接辅助时间，提高劳动生产率，减轻工人劳动强度，提高焊接质量，并可充分发挥各种焊接方法的效能。
二、主要技术参数
|
序号
|
项 目
|
单位
|
参数
|
|
1
|
最大承载重量
|
t
|
8
|
|
2
|
工作台旋转速度
|
rpm
|
0.5
|
|
3
|
旋转角度
|
°
|
0～360
|
|
4
|
回转电机功率
|
kW
|
4
|
|
5
|
工作台翻转速度
|
rpm；
|
0.2
|
|
6
|
工作台翻转角度
|
°
|
360
|
|
7
|
翻转电机功率
|
kW
|
2×3
|
|
8
|
工作台尺寸
|
mm
|
Ф2500
|
|
9
|
最大焊接电流
|
A
|
1000
|
|
10
|
翻转中心高度
|
mm
|
1600
|

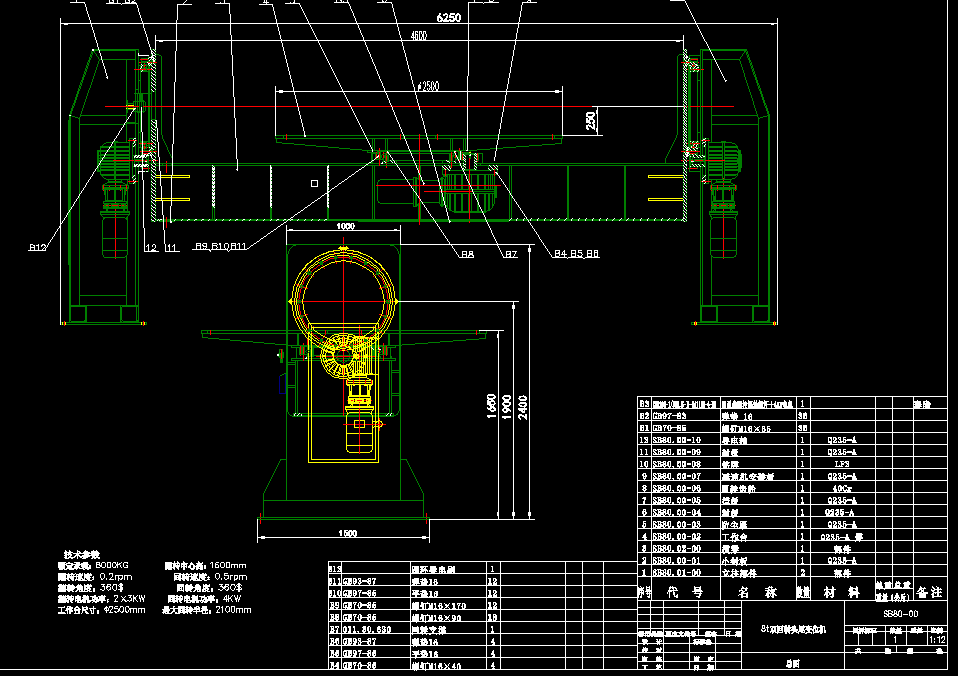

三、结构及特点
主要由工作台回转机构、横梁、焊接接地装置、翻转机构、电控系统、以及其它辅助装置等组成。
工作台回转机构主要由电机、蜗轮蜗杆减速器、工作台、回转支承等组成。
工作台采用板材焊接制作，在工作台上加工多条放射状的T形工作槽，T形工作槽用于装夹工件时，T型螺栓的固定。用于不同尺寸的工件装夹。
通过电机驱动圆弧圆柱蜗杆减速机，通过联接驱动两侧的蜗轮蜗杆减速机，蜗轮蜗杆减速器的输出齿轮与回转支承啮合，回转支承与工作台相联接，从而使工作台的回转。
翻转机构主要驱动电机、蜗轮蜗杆减速器、输出齿轮、回转支承、立柱等组成。通过交流电机驱动蜗轮蜗杆减速机，蜗轮蜗杆减速器输出齿轮与横梁相联接的回转支承相啮合，从而实现翻转动作。
电控系统由电控箱及手控盒组成。
电控箱由接触器等组成，主要关键电器元器件采用西门子、ABB等知名品牌，其性能可靠，维修方便。主要用于控制电机通断以实现工艺要求的机械动作，并对驱动电机进行控制和保护。
电控系统中配有手控盒，操作十分方便。 |
