| 复式多层住宅给排水施工图 |
[注：所有AotuCAD图纸均可修改编辑及打印出图] |
| 图纸大小：183KB |
图纸格式：dwg |
制作软件：AotuCAD |
| 添加时间：2011年06月27日 |
下载权限：10个图纸币 |
浏览人数：
次 |
|
|
|
 |
|
|
| 图纸简介: |
设计说明：
1、设计依据：
《建筑给水排水设计规范》（GB50015-2003）
《住宅设计规范》（GB50096-1999）
2、本设计除标高以米计外，其余均以毫米计，给水管标注管中心标高，
排水管标注管内底标高。
3、给水管材采用PP-B管材（S5.0系列），熔接。
4、排水管材芯采用层发泡PVC排水管材，粘接（详见96S341）。顶层设
消音器。为避开初期沉降，排水出户管应在土建结构封顶后再行敷设。
5、给水管穿楼板应预埋套管，给水管线穿地下室外墙时请预埋比管径大两号的
防水套管。防水套管详见S312-8-8（四型）
6、地下室所有给排水管道均采用35mm厚岩棉管壳保温，以防管道结露
7、卫生器具规格由建设单位自定，参照90S342安装。
地漏必须采用高水封地漏（水封大于50mm）。
8、排水管道标高可视市政排水管网情况适当调整。
9、未尽事宜请严格按照《建筑给水排水及采暖工程施工质量验收规范》
|

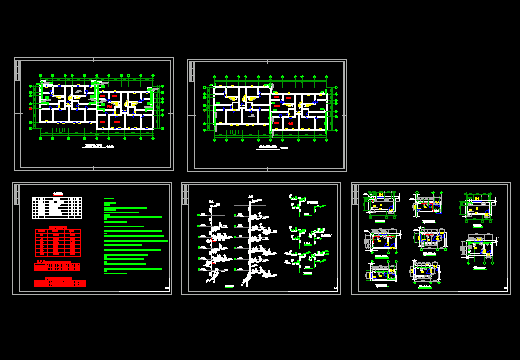

预览图：[仅是局部效果预览，详细内容及整套图纸请下载附件查看]
|
